Турбовоздуходувки
|
![]() |
|
Производство компании FPZ (Италия)
Воздуходувки являются одной из разновидностей нагнетательных машин, и они занимают промежуточное положение между вентиляторами и компрессорами (включение устройств в ту или иную группу зависит от величин давления, которое они способны создавать).
Для воздуходувок также справедливо название «газодувки»: эти универсальные агрегаты могут одинаково успешно применяться для сжатия как обычного воздуха, так и нейтральных газов, газовых смесей. Однако, возможность использования воздуходувки для того или иного газа (смеси) должна согласовываться с предприятием, на котором было изготовлено оборудование.
Турбовоздуходувка (турбонагнетатель) является одним из наиболее распространенных видов такого оборудования. Это машины, обеспечивающие динамическое сжатие газа: быстро вращающееся колесо с лопатками (рабочая турбина) отбрасывает воздух от центра к периферии, вследствие чего происходит его сжатие. Величина сжатия на одном рабочем колесе невелика, поэтому в турбовоздуходувках обычно применяют от одной до четырех ступеней.
Компания «Мегатехника МСК» предлагает такое нагнетательное оборудование, как турбовоздуходувки (газодувки), для применения в промышленных циклах, где необходима откачка (или нагнетание) воздуха, газов, невзрывоопасных смесей.
Предлагаем турбовоздуходувки следующих видов:
- одноступенчатые с одним рабочим колесом (серия MS);
- одноступенчатые с двумя рабочими колесами (серия TS);
- двухступенчатые с одним рабочим колесом (серия MD);
- двухступенчатые с двумя рабочими колесами (серия TD);
- трехступенчатые серии TT.

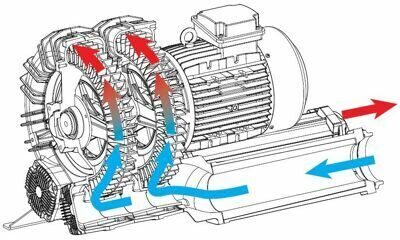

Данное оборудование может иметь вертикальное либо горизонтальное исполнение в виде единого блока. Вращение рабочих турбин воздуходувок осуществляется напрямую (электродвигателем) (MOR), либо через прямой привод (муфту) или свободный вал (GVR/GOR). Корпуса турбовоздуходувок изготавливаются из алюминия, что обеспечивает требуемые характеристики прочности, надежности, коррозийной стойкости. Упорный подшипник устанавливается в центре корпуса, чтобы можно было легко сделать его замену. | ![]() |
Применение турбовоздуходувки (вихревые воздуходувки)
- Химическая, фармацевтическая, фотографическая промышленность;
- Пневматические конвейеры;
- Установки водоподготовки;
- Очистные сооружения;
- Гальванические ванны;
- Для подачи воздуха в аквариум;
- Для подачи воздуха в горелки;
- Печатные машины;
- Перемешивание и встряхивание пищевых продуктов;
- Промывка бутылок;
- Упаковочные машины;
- Стоматология;
- Производство стеклотары;
- Производство пластика.
![]() |
Турбовоздуходувки на заказ Возможно изготовление турбовоздуходувок для работы с агрессивными средами, с двигателем взрывозащищенного исполнения. |
Монтажная схема и дополнительные аксессуары турбовоздуходувок для различных параметров:
1) Картриджный фильтр, 2) Внутренний фильтр для впуска, 3) Фильтр циклон, 4) Фильтрующий коллектор, 5) Шланговый рукав, 6) Гибкий шланг, 7) Предохранительный клапан, 8) Дополнительный глушитель, 9) Обратный клапан, 10) Датчик давления / вакуума - Манометр, 11) Предохранительный клапан / держатель датчика, 12) Изолирующий клапан.
Технические характеристики одноступенчатых турбовоздуходувок FPZ с одним рабочим колесом серии MS
![]() |
График работы: |
||||
Внешний вид | Модель | Произв-ть, м³/ч при ΔР=0 |
Мощность, кВт |
Разность давления ΔР, мбар |
Размеры, график работы, характеристики |
SCL 06R-MS MOR | 55 | 0,2 | -82/90 | ![]() |
|
|
K03-MS MOR | 74 |
0,37 0,55 |
-100/110 -125/150 |
![]() |
K03-MS GOR/GVR | 74 |
0,37 0,55 |
-100/100 -125/150 |
![]() |
|
K04-MS MOR | 137 |
0,75 1,1 1,5 |
-150/150 -200/200 -200/250 |
![]() |
|
K04-MS GOR/GVR | 137 |
0,75 1,1 1,5 |
-100/125 -200/200 -200/225 |
![]() |
|
K05-MS MOR | 219 |
1,1 1,5 2,2 3,0 |
-130/130 -175/175 -240/250 -240/300 |
![]() |
|
K05-MS GOR/GVR | 219 |
1,5 2,2 3,0 |
-150/150 -225/250 -250/300 |
![]() |
|
K06-MS MOR | 304 |
2,2 3,0 4,0 |
-160/160 -240/240 -270/340 |
![]() |
|
K06-MS GOR/GVR | 304 |
2,2 3,0 4,0 |
-150/150 -225/225 -275/300 |
![]() |
|
|
K07-MS MOR | 414 |
2,2 3,0 4,0 5,5 |
-100/100 -175/175 -275/250 -275/350 |
![]() |
K07-MS GOR/GVR | 414 |
2,2 3,0 4,0 5,5 7,5 |
-100/100 -175/175 -275/225 -325/300 -325/350 |
![]() |
|
K75-MS MOR | 477 |
4,0 5,5 7,5 |
-150/150 -250/250 -250/325 |
![]() |
|
K75-MS GOR/GVR | 477 |
2,2 3,0 4,0 5,5 7,5 |
-100/100 -175/175 -275/225 -325/300 -325/350 |
![]() |
|
K08-MS MOR | 536 |
3,0 4,0 5,5 7,5 9,2 |
-100/100 -180/180 -250/250 -300/350 -300/425 |
![]() |
|
K08-MS GOR/GVR | 536 |
3,0 4,0 5,5 7,5 |
-100/100 -150/150 -250/250 -300/350 |
![]() |
|
K09-MS MOR | 663 |
4,0 5,5 7,5 9,2 11,0 |
-130/130 -210/210 -290/290 -290/350 -290/425 |
![]() |
|
K09-MS GOR/GVR | 663 |
5,5 7,5 9,2 11,0 |
-175/175 -275/275 -325/325 -325/375 |
![]() |
|
K10-MS MOR | 782 |
5,5 7,5 9,2 11,0 15,0 |
-160/160 -225/225 -300/300 -300/350 -300/425 |
![]() |
|
K10-MS GOR/GVR | 782 |
5,5 7,5 9,2 11,0 15,0 |
-150/125 -225/200 -275/275 -300/350 -300/400 |
![]() |
|
K11-MS MOR | 915 |
7,5 9,2 11,0 15,0 18,5 |
-175/175 -250/230 -300/300 -350/400 -350/450 |
![]() |
|
K11-MS GOR/GVR | 915 |
7,5 9,2 11,0 15,0 18,5 |
-150/150 -200/225 -300/275 -300/400 -300/425 |
![]() |
|
K12-MS MOR | 1022 |
9,2 11,0 15,0 18,5 |
-150/150 -225/200 -300/275 -300/400 |
![]() |
|
K12-MS GOR/GVR | 1022 |
11,0 15,0 18,5 |
-225/200 -300/275 -300/400 |
![]() |
Технические характеристики одноступенчатых турбовоздуходувок FPZ с двумя рабочими колесами серии TS
![]() |
График работы: |
||||
Внешний вид | Модель | Произв-ть, м³/ч при ΔР=0 |
Мощность, кВт |
Разность давления ΔР, мбар |
Размеры, график работы, характеристики |
|
SCL K03-TS* | 131 | 0,75-1,1 | 125 | ![]() |
SCL K04-TS* | 183 | 1,5-2,2 | 175 | ||
K05-TS MOR | 408 |
3,0 4,0 |
-175/175 -225/250 |
![]() |
|
K05-TS GOR/GVR | 408 |
3,0 4,0 |
-175/175 -200/250 |
![]() |
|
K05-66-TS MOR | 334 | 4,0 | -210/235 | ![]() |
|
K06-TS MOR | 562 |
4,0 5,5 7,5 |
-130/130 -200/200 -250/300 |
![]() |
|
K06-TS GOR/GVR | 562 |
5,5 7,5 |
-200/200 -200/275 |
![]() |
|
K07-TS MOR | 827 |
5,5 7,5 9,2 11,0 |
-150/150 -225/225 -225/275 -275/325 |
![]() |
|
K07-TS GOR/GVR | 827 |
5,5 7,5 9,2 11,0 |
-150/150 -225/225 -275/275 -275/325 |
![]() |
|
K08-TS MOR | 1006 |
7,5 9,2 11,0 15,0 |
-140/130 -210/180 -260/260 -300/375 |
![]() |
|
K08-TS GOR/GVR | 1006 |
7,5 9,2 11,0 |
-130/130 -180/180 -260/260 |
![]() |
|
K09-TS MOR | 1325 |
11,0 15,0 18,5 |
-190/190 -250/250 -300/350 |
![]() |
|
K09-TS GOR/GVR | 1325 |
11,0 15,0 18,5 |
-190/190 -250/250 -250/350 |
![]() |
|
K10-TS MOR | 1539 |
11,0 15,0 18,5 |
-160/160 -200/200 -250/250 |
![]() |
|
K10-TS GOR/GVR | 1539 |
15,5 18,5 |
-200/200 -250/250 |
![]() |
|
K11-TS MOR | 1764 |
15,0 18,5 22,0 |
-160/160 -220/220 -275/275 |
![]() |
|
K11-TS GOR/GVR | 1764 |
18,5 22,0 30,0 |
-220/220 -275/275 -325/400 |
![]() |
|
K12-TS MOR | 1985 |
18,5 22,0 |
-150/150 -200/200 |
![]() |
|
K12-TS GOR/GVR | 1985 |
18,5 22,0 30,0 37,0 |
-150/150 -200/200 -300/300 -300/400 |
![]() |
|
![]() |
SCL-115SH* | 2150 | 11,0-30,0 | 400 | ![]() |
Технические характеристики двухступенчатых воздуходувок FPZ с одним рабочим колесом серии MD
![]() |
График работы: |
||||
Внешний вид | Модель | Произв-ть, м³/ч при ΔР=0 |
Мощность, кВт |
Разность давления ΔР, мбар |
Размеры, график работы, характеристики |
![]() |
SCL 15 DL* | 49 | 0,56 | 260 | ![]() |
10DL-MD MOR | 30 | 0,37 | 200 | ||
15DH-MD MOR | 50 | 0,55 | 300 | ||
![]() |
R20-MD MOR/GOR | 60 |
0,75 1,1 |
-300/325 -300/400 |
![]() |
R30-MD MOR/GOR | 91 |
1,1 1,5 |
-300/325 -350/425 |
||
R40-MD MOR/GOR | 117 |
2,2 3,0 |
-350/425 -350/500 |
||
|
K07R-MD MOR | 181 |
3,0 4,0 5,5 |
-400/450 -450/550 -450/650 |
![]() |
K07R-MD GOR/GVR | 181 |
3,0 4,0 |
-400/400 -400/550 |
![]() |
|
K08R-MD MOR | 236 |
4,0 5,5 7,5 |
-400/375 -450/550 -450/650 |
![]() |
|
K08R-MD GOR/GVR | 236 |
4,0 5,5 |
-350/375 -400/550 |
![]() |
|
K09-MD MOR | 310 |
5,5 7,5 |
-400/425 -400/625 |
![]() |
|
K09-MD GOR/GVR | 310 |
5,5 7,5 |
-400/425 -400/625 |
![]() |
|
K10-MD MOR | 386 |
7,5 9,2 |
-425/515 -425/650 |
![]() |
|
K10-MD GOR/GVR | 386 |
5,5 7,5 9,2 11,0 15,0 |
-150/125 -225/200 -275/275 -300/350 -300/400 |
![]() |
|
K11-MD MOR | 430 |
7,5 9,2 11,0 |
-425/375 -425/525 -425/650 |
![]() |
|
K11-MD GOR/GVR | 430 |
7,5 9,2 11,0 |
-400/375 -400/525 -400/650 |
![]() |
|
K12-MD MOR | 472 |
11,0 15,0 |
-425/450 -425/650 |
![]() |
|
K12-MD GOR/GVR | 472 |
11,0 15,0 |
-400/450 -400/650 |
![]() |
Технические характеристики двухступенчатых воздуходувок FPZ с двумя рабочими колесами серии TD
![]() |
График работы: |
||||
Внешний вид | Модель | Произв-ть, м³/ч при ΔР=0 |
Мощность, кВт |
Разность давления ΔР, мбар |
Размеры, график работы, характеристики |
|
SCL K03-TD* | 73 | 0,75-1,1 | 200 | ![]() |
K04-TD MOR | 139 | 2,2 | 400 | ![]() |
|
K04-TD GOR | 139 |
1,5 2,2 |
-225/250 -275/400 |
![]() |
|
K05-TD MOR | 215 |
3,0 4,0 |
-350/350 -400/475 |
![]() |
|
K05-TD GOR | 215 |
3,0 4,0 |
-350/350 -400/475 |
![]() |
|
K06-TD MOR | 312 |
4,0 5,5 7,5 |
-275/275 -400/425 -400/550 |
![]() |
|
K06-TD GOR | 312 |
5,5 7,5 |
-350/425 -400/500 |
![]() |
|
K07-TD MOR | 416 |
5,5 7,5 9,2 |
-350/325 -400/475 -400/575 |
![]() |
|
K07-TD GOR | 416 |
5,5 7,5 9,2 |
-325/325 -400/475 -400/575 |
![]() |
|
K08-TD MOR | 518 |
7,5 9,2 11,0 15,0 |
-375/325 -425/425 -425/550 -425/625 |
![]() |
|
K08-TD GOR | 518 |
9,2 11,0 15,0 |
-425/425 -425/550 -425/600 |
![]() |
|
K09-TD MOR | 657 |
11,0 15,0 18,5 |
-390/390 -450/550 -450/625 |
![]() |
|
K09-TD GOR | 657 |
15,0 18,5 |
-400/550 -400/600 |
![]() |
|
K10-TD MOR | 804 |
11,0 15,0 18,5 |
-325/325 -450/450 -450/575 |
![]() |
|
K10-TD GOR | 804 |
15,0 18,5 |
-400/450 -450/575 |
![]() |
|
K11-TD MOR | 903 |
15,0 18,5 |
-350/375 -425/475 |
![]() |
|
K11-TD GOR | 903 |
15,0 18,5 22,0 |
-350/375 -425/475 -425/600 |
![]() |
|
K12-TD MOR | 1007 |
18,5 22,0 |
-300/300 -425/425 |
![]() |
|
K12-TD GOR | 1007 |
22,0 30,0 |
-425/450 -425/600 |
![]() |
|
![]() |
SCL-115DH* | 1112 | 11,0-30,0 | 600 | ![]() |
Технические характеристики трехступенчатых воздуходувок FPZ серии TT
* - модель в настоящий момент не производится
см. также
